電気配線とか

通気口を塞ぐ。
光ファイバーケーブルは外壁にぶら下げてある。
再利用の場合はエアコンの穴から引き込むことにすればよい。
余りスタイロを詰めて塞ぐ。


下地を入れる。

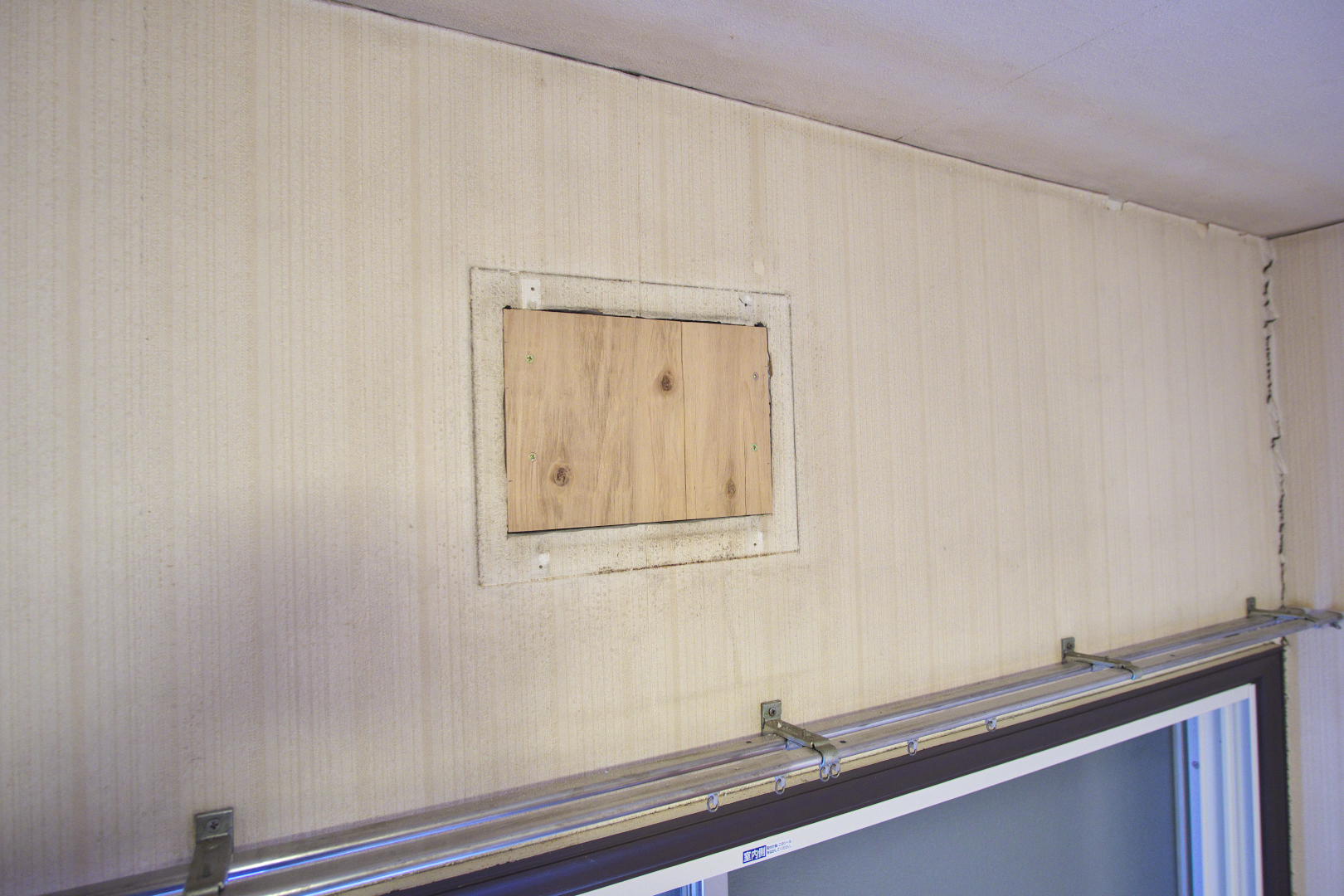

板を貼って完成。
壁紙を貼る前にはパテで埋める予定。

続いて電気配線の変更をやった。

図にするとこんな感じ。
「洋室（北）」→「洋室（南）」と繋がっているものを、
「和室」→「洋室（南）」となるようにする。
洋室にはそれぞれエアコンがあるので別にしたいのだ。


洋室（南）の引っ掛けシーリング部分のジョイントを解く。


非接地4本結線してあるが、当時はこんなやり方だったんだね。
へぇ～。


続いて和室の屋根裏にあるジョイントも解く。
ここから洋室（南）へVVF-3Cで分岐する。


さらに今回は和室になかったライトスイッチも新設する。
スイッチ用のVVFは露出にする。
部屋側から天井にドライバーを突き刺す。


ここからスイッチ用のVVFを通す。

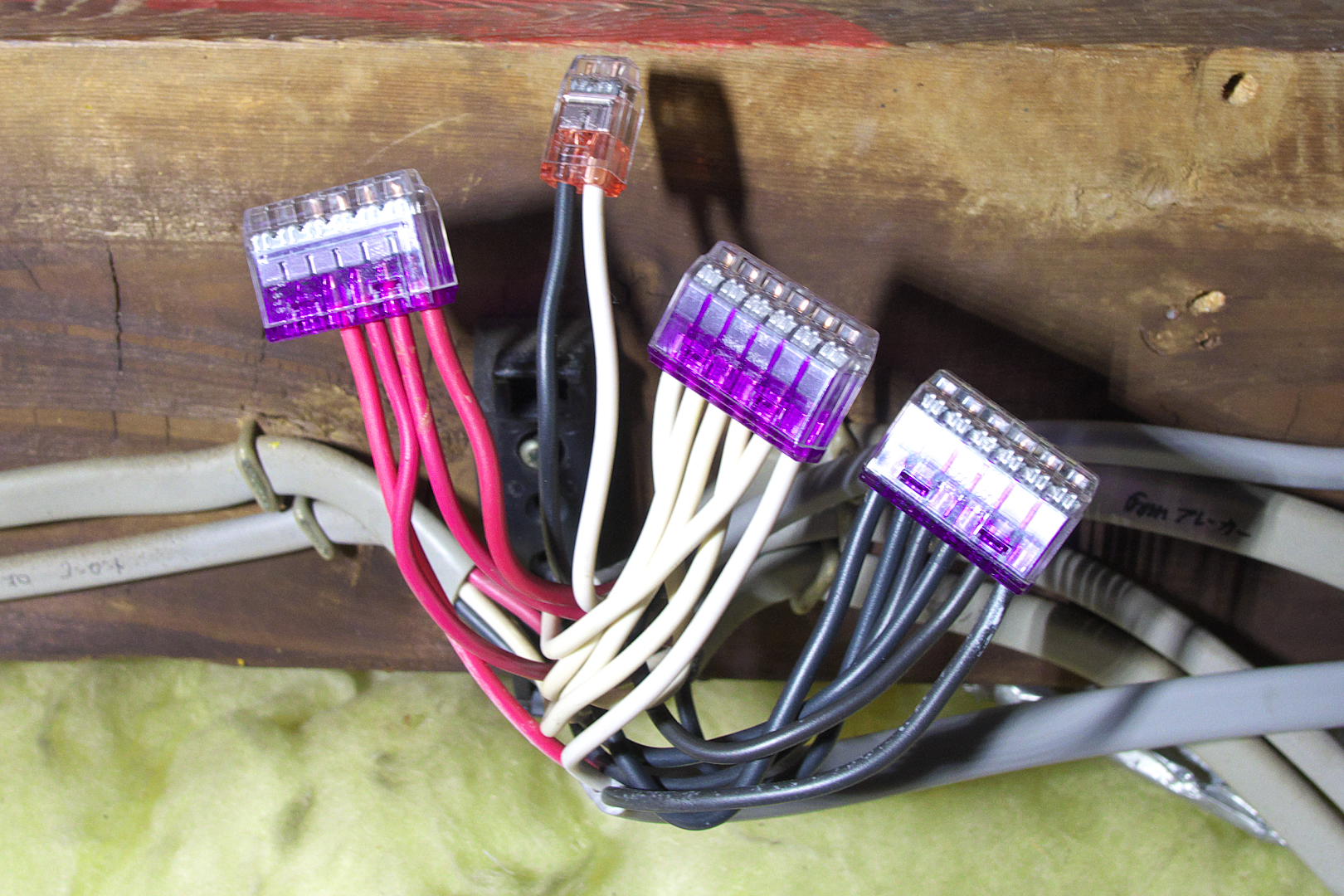

ジョイント部は洋室用とスイッチ用の線が加わり、かなりの本数・・・


接続してしまえばすっきりだ。


続いて洋室側も接続する。
上の白黒は照明用、右の白赤黒は洋室（北）から来ていた線で今後は使わない。
こいつもちゃんと処理しておかなきゃね。

和室のスイッチはそこらへんにあったものなのでこんな感じ。
とりあえず仮なのでしばらくこれで。

配線関連の今後の予定としては、洋室のエアコン用コンセントを追加したい。
でないとエアコンの電源を低い位置の壁コンセントから取らないといけないから。
屋根裏の端に近い場所なので狭くて難易度が高いんだよなぁ。
頭の使いどころだ。
